ما هو أبعاد صمام الكرة؟

ما هو أبعاد صمام الكرة؟
August 07, 2025

تُعد أبعاد صمام الكرة بالغة الأهمية لضمان التركيب السليم والأداء والتوافق مع أنظمة الأنابيب. سواء كنت تعمل في مجال النفط والغاز، أو معالجة المياه، أو التصنيع الصناعي، فإن فهم معايير قياس صمام الكرة يُساعد على تجنب التسربات، وانخفاض الضغط، والأعطال التشغيلية.

تحديد الحجم الصحيح لصمام الكرة

تتعامل صمامات الكرة مع مجموعة من أقطار أنابيب الدخول والخروج ويجب تحديد حجمها وفقًا لعدة اعتبارات:

  1. معدل التدفق

طابق نطاق قيمة معامل التدفق (Cv) لصمام الكرة مع أحجام التدفق الفعلية للنظام. الصمامات ذات الحجم الصغير تُقيّد التدفق، بينما تُقلّل الصمامات ذات الحجم الكبير من مدى التدفق.

  1. تصنيف الضغط

ترتبط تصنيفات الضغط بسماكة جدار الصمام ومواده. اختر تصنيفات مناسبة لضغوط الخدمة مع مراعاة هامش الأمان.

  1. توصيلات الأنابيب

يجب أن تتناسب توصيلات أنابيب المدخل/المخرج بشكل صحيح مع أنابيب النظام. ويشمل ذلك مطابقة الأقطار الداخلية للحد الأدنى من خسائر التدفق.

  1. تصنيف درجة الحرارة

تأكد من أن تصنيف الضغط ثابت تحت درجات حرارة السوائل التي تنتشر عبر جسم الصمام أثناء الخدمة.

  1. المقاسات المتوافقة

الالتزام بالرموز المعمول بها والتي تحكم حسابات التدفق وتصنيفات الأنابيب للوصول إلى حجم الصمام الدقيق.

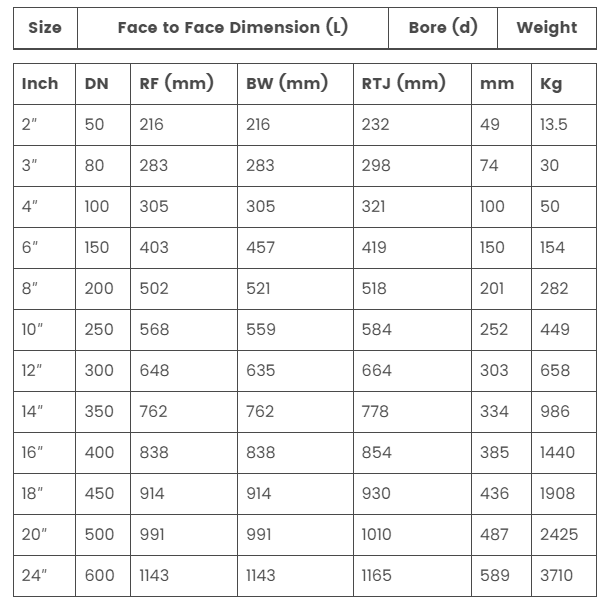

بالنسبة لصمامات الكرة الفولاذية القياسية، تساعد الأبعاد المشتركة الفنيين على التحقق من الملاءمة المناسبة وقدرات الأداء. يوضح الجدول أدناه القياسات الرئيسية لأبعاد صمام الكرة ذي الحواف من الفئة 300، والتي تتراوح من بوصتين إلى 24 بوصة.

ملاحظة: أوزان الأحجام من ٢ إلى ٤ بوصات مخصصة لصمامات الكرة العائمة ذات الهياكل الفولاذية المصبوبة. أما الأحجام ٦ بوصات فأكثر، فتُستخدم لصمامات الكرة المُثبتة على محور بهياكل فولاذية مطروقة.

خاتمة

أبعاد صمام الكرة التأثير منع التسرب, كفاءة التدفق، و سلامة النظام. دائماً:
✔ تأكد من حجم الصمام (NPS/DN) وفئة الضغط.
✔ مقارنة المعايير (ANSI مقابل DIN مقابل JIS).
✔ التحقق من توافق المحرك (ISO 5211).
